DESCRIPCIÓN
Descripción
Para uso en instalaciones fijas en zonas industriales, edificios y aplicaciones similares.
Estándar y aprobación:
BS6724
Características técnicas:
Retardante de llama: BS EN 60332-1-2, BS EN 60332-3-24
Color de la funda: negro
Identificación del núcleo: HD 308 S2
Otros colores disponibles a petición del cliente.
2 núcleos: marrón, azul
3 núcleos: marrón, negro, gris
4 núcleos: azul, marrón, negro, gris
5 núcleos: verde-amarillo, azul, marrón, negro, gris
Cables auxiliares: blancos con numeración negra.
Temperatura máxima de funcionamiento del conductor: +90°C
Temperatura ambiente más baja para instalación fija: -40°C
Temperatura de instalación más baja: 0°C
Temperatura máxima del conductor de cortocircuito: +250°C
Emisión de humo: BS EN 61034-2
Emisión de gases corrosivos y ácidos: BS EN 60754-1, HCL ≤ 0,5%
Radio de curvatura mínimo: 6 x D para cables con cobre circular
conductores D – diámetro total del cable
Tensión de prueba: 3.5 kV
Color de la funda: negro
Identificación del núcleo: HD 308 S2
Otros colores disponibles a petición del cliente.
2 núcleos: marrón, azul
3 núcleos: marrón, negro, gris
4 núcleos: azul, marrón, negro, gris
5 núcleos: verde-amarillo, azul, marrón, negro, gris
Cables auxiliares: blancos con numeración negra.
Temperatura máxima de funcionamiento del conductor: +90°C
Temperatura ambiente más baja para instalación fija: -40°C
Temperatura de instalación más baja: 0°C
Temperatura máxima del conductor de cortocircuito: +250°C
Emisión de humo: BS EN 61034-2
Emisión de gases corrosivos y ácidos: BS EN 60754-1, HCL ≤ 0,5%
Radio de curvatura mínimo: 6 x D para cables con cobre circular
conductores D – diámetro total del cable
Tensión de prueba: 3.5 kV
ESPECIFICACIONES
Baja tensión
LSZH
Temperatura de trabajo 90 ℃
Resistente al frío -40 ℃
Retardante de llama

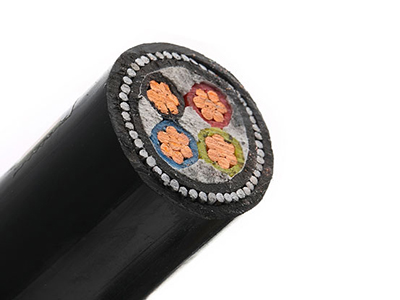

CONSTRUCCIÓN
- Conductor:Conductor de cobre recocido o conductor de aluminio, trenzado circular compactado clase 2 según. según BS EN 60228
- Aislamiento:polietileno reticulado XLPE tipo GP8 según. según BS 7655-1.3
- Ropa de cama:LSOH (compuesto especial de baja emisión de humos y sin halógenos)
- armadura:una sola capa de alambres de acero galvanizado aplicados en espiral sobre la ropa de cama (SWA)
- Vaina:Compuesto LSOH tipo LTS1 según. según BS 7655-6.1
PARÁMETRO
- 2 Cores
- 3 Cores
- 4 Cores
- 5 Cores
Tamaño del conductor (mm2) | Espesor nominal de aislamiento (mm2) | Diámetro total nominal (mm) | Neto aproximado grosor de cables cu (kg/km) | Conductor de cobre máximo resistencia a temperatura 20°C | Neto aproximado grosor de todos los cables (kg/km) | Conductor de cobre Al máximo resistencia a temperatura 20°C | ||
| 2 | × | 1.5 | 0.7 | 14.5 | 339 | 12.100 | 321 | - |
| 2 | × | 2.5 | 0.7 | 15.4 | 388 | 7.410 | 358 | - |
| 2 | × | 4 | 0.7 | 16.48 | 452 | 4.610 | 403 | - |
| 2 | × | 6 | 0.7 | 17.56 | 526 | 3.080 | 452 | - |
| 2 | × | 10 | 0.7 | 19.94 | 786 | 1.830 | 663 | 3.08 |
| 2 | × | 16 | 0.7 | 21.94 | 981 | 1.150 | 786 | 1.91 |
| 2 | × | 25 | 0.9 | 25.84 | 1441 | 0.727 | 1135 | 1.2 |
| 2 | × | 35 | 0.9 | 24.73 | 1539 | 0.524 | 1112 | 0.868 |
| 2 | × | 50 | 1 | 27.25 | 1935 | 0.387 | 1324 | 0.641 |
| 2 | × | 70 | 1.1 | 30.17 | 2446 | 0.268 | 1592 | 0.443 |
| 2 | × | 95 | 1.1 | 35.02 | 3364 | 0.193 | 2204 | 0.32 |
| 2 | × | 120 | 1.2 | 37.53 | 3968 | 0.153 | 2503 | 0.253 |
| 2 | × | 150 | 1.4 | 40.88 | 4733 | 0.124 | 2902 | 0.206 |
| 2 | × | 185 | 1.6 | 45.83 | 6050 | 0.099 | 3794 | 0.164 |
| 2 | × | 240 | 1.7 | 50.01 | 7361 | 0.075 | 4435 | 0.125 |
| 2 | × | 300 | 1.8 | 54.39 | 8813 | 0.060 | 5154 | 0.1 |
| 2 | × | 400 | 2 | 60.03 | 11071 | 0.047 | 6193 | 0.0778 |
