DESCRIPCIÓN
SOLICITUD
Los haces de cables aéreos se utilizan principalmente para líneas aéreas secundarias en postes o como alimentadores de instalaciones residenciales.
Normas:
Diseño básico según normas IEC 60502 / AS/NZS 3599-1.
ESPECIFICACIONES
Voltaje medio

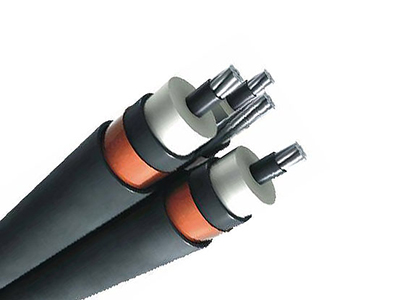

CONSTRUCCIÓN
- Conductor de fase:Aluminio H68 trenzado compactado circular según BS2627.
- Pantalla conductora:Capa semiconductora extruida.
- Aislamiento:XLPE
- Pantalla de aislamiento:Capa semiconductora extruida.
- Pantalla metálica (opcional):Pantalla de alambre de cobre o pantalla de cinta de cobre.
- Separador:Cinta hinchable semiconductora.
- Vaina exterior:HDPE
- Conductor de apoyo:Alambres de acero galvanizado.

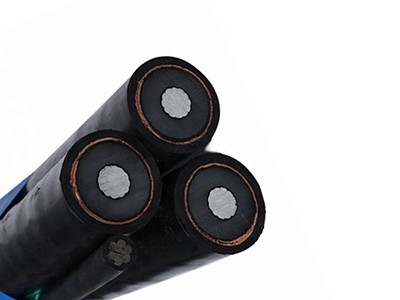

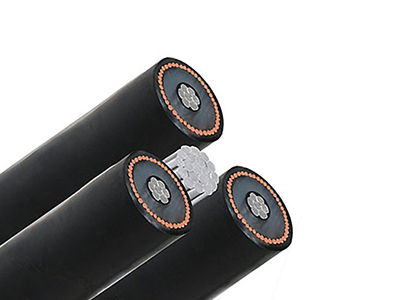

- Asamblea:Tres núcleos apantallados aislados con XLPE se agrupan alrededor de los cables de acero galvanizado en una disposición a la derecha.
PARÁMETRO
- IEC 60502 6.35/11 kV ABC para líneas aéreas de distribución
- IEC 60502 19/33 kV ABC para líneas aéreas de distribución
- AS/NZS 3599 Parte 1 Cables no apantallados de Al/XlPE/HdPE de 6.35/11 kV
- AS/NZS 3599 Parte 1 Cables apantallados AL/XLPE /CWS/HDPE de 6.35/11 kV
- AS/NZS 3599 Parte 1 Cables no apantallados de AL/XLPE/HDPE de 12.7/22 kV
- AS/NZS 3599 Parte 1 Cables apantallados AL/XLPE /CWS/HDPE de 12.7/22 kV
- Datos técnicos
| Número de núcleos x sección transversal nominal | Conductor de fase | Unidad de suspensión Messenger | Clasificación de corriente continua a temperatura ambiente de 300 °C. | ||||
| Stranding | Área seccional nominal | Resistencia máxima del conductor | Stranding | Área seccional nominal | Carga de ruptura | ||
| No.×mm^2 | N°×mm | mm ^ 2 | Ω / Km | N°×mm | mm ^ 2 | KN | A |
| 3X50 + 1X25 | 19/1.78 | 50 | 0.641 | 7/3.0 | 50 | 60 | 116 |
| 3X70 + 1X50 | 19 / .14 | 70 | 0.443 | 7/3.15 | 50 | 62 | 210 |
| 3X95+ 1X50 | 19/2.52 | 95 | 0.32 | 7/3.0 | 50 | 60 | 173 |
| 3X185 + 1X120 | 37/2.52 | 185 | 0.164 | 7/4.67 | 120 | 150 | 259 |
| 3X150 +1X50 | 37/2.25 | 150 | 0.206 | 7/3.15 | 50 | 62 | 365 |
| 3X240 +1X50 | 61/2.25 | 240 | 0.125 | 7/3.15 | 50 | 62 | 500 |
