DESCRIPCIÓN
SOLICITUD

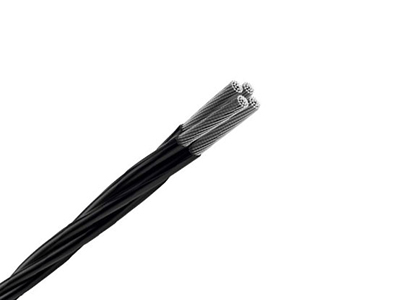

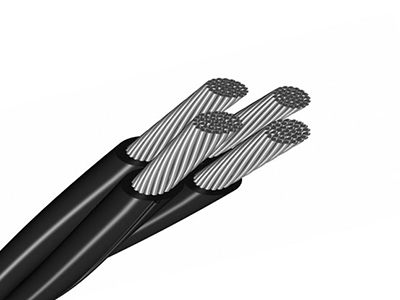

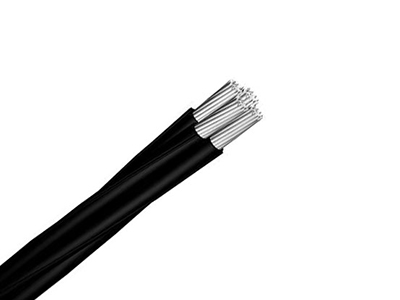

Haz de cables aéreos autoportantes, aplicados para la distribución de energía eléctrica en redes metropolitanas, suburbanas y rurales de baja tensión, para alumbrado público y conexiones domiciliarias. Colocado sobre pilares, consolas y fachadas de casas.
Normas:
HRN HD 626 S1 / DIN VDE 0276 parte 626
Datos técnicos:
Rango de temperatura: durante la instalación: -5 °C
temperatura de funcionamiento: -30 °C hasta +80 °C
en cortocircuito de máx. 5 s: 130 °C
Tensión nominal: Uο/U = 0,6/1 kV
Tensión de prueba: 4 kV
Radio de curvatura interior mínimo: 12D
temperatura de funcionamiento: -30 °C hasta +80 °C
en cortocircuito de máx. 5 s: 130 °C
Tensión nominal: Uο/U = 0,6/1 kV
Tensión de prueba: 4 kV
Radio de curvatura interior mínimo: 12D
Abreviatura
N - Tipo de cable estándar
F - Cable de fachada
A - Conductor de aluminio
2X - Aislamiento XLPE
+N - con núcleo 'Messenger'
Conductor redondo trenzado para todos los tamaños de conexión derivados del sistema de distribución.
F - Cable de fachada
A - Conductor de aluminio
2X - Aislamiento XLPE
+N - con núcleo 'Messenger'
Conductor redondo trenzado para todos los tamaños de conexión derivados del sistema de distribución.
ESPECIFICACIONES
Baja tensión
CONSTRUCCIÓN
- Conductor de fase:Conductor redondo de Al, multifilar compactado (RM), clase 2 según. Según HRN HD 383, los conductores de fase están marcados con salientes longitudinales (uno, dos o tres)
- Conductor neutro (de soporte):Conductor redondo, multifilar compactado (RM), clase 2 según. según HRN HD 383, de aleación de aluminio
- Aislamiento:XLPE (polietileno reticulado, marca reciente: PE-X) compuesto TIX-2 o TIX-5 según. a HD 626 S1
- color de aislamiento:el negro
PARÁMETRO
- Conductores de fase y conductor neutro.
- Paquete
| Dimensiones – sección nominal | Numero de nucleos | Diámetro exterior de la cuerda | Diámetro exterior de la cuerda | Resistencia del conductor a 20 °C | espesor del aislamiento | Diámetro con aislamiento | Diámetro con aislamiento |
| min. | máx. | máx. | aprox. | min. | máx. | ||
| mm² | mm | mm | Ω / km | mm | mm | mm | |
| Conductor de fase | |||||||
| 16 | 7 | 4,6 | 5,1 | 1,910 | 1,2 | 7,0 | 7,8 |
| 25 | 7 | 5,8 | 6,3 | 1,200 | 1,4 | 8,6 | 9,4 |
| 35 | 7 | 6,8 | 7,3 | 0,868 | 1,6 | 10,0 | 10,9 |
| 50 | 7 | 7,9 | 8,4 | 0,641 | 1,6 | 11,1 | 12,0 |
| 70 | 19 | 9,7 | 10,2 | 0,443 | 1,8 | 13,3 | 14,2 |
| Conductor neutro | |||||||
| 71,5 AlMg1 | 7 | 10,2 | 10,6 | 0,470 | 1,8 | 14,6 | |
| 70 AlMgSi | 7 | 10,0 | 10,2 | 0,500 | 1,6 | 12,9 | 13,6 |
